基于语义优先的土地利用图斑综合的研究——以大连旅顺口区北海街道为例

doi:10.13249/j.cnki.sgs.2013.08.949

地理科学 ›› 2013, Vol. 33 ›› Issue (8): 949-956.doi: 10.13249/j.cnki.sgs.2013.08.949

基于语义优先的土地利用图斑综合的研究——以大连旅顺口区北海街道为例

杨俊^1,²(), 席建超¹(), 孔凡强², 葛全胜¹, 李雪铭², 高航²

1.中国科学院地理科学与资源研究所,北京100101
2.自然地理与空间信息科学辽宁省重点实验室,辽宁大连 116029

收稿日期:2012-12-05 修回日期:2013-05-20 出版日期:2013-08-20 发布日期:2013-08-20
作者简介:
作者简介：杨俊（1978-）,男,湖北孝昌人,博士,副教授,主要从事区域地表过程、城市人居环境与地理信息系统应用。E-mail：lnu_hsrc@126.com
基金资助:
国家自然科学基金项目(40971299,41171137) 和教育部人文社科项目（09YJC790135）资助

Generalization of Land Use Patch Based on Semantic Priority—A Case of Beihai Sub-district of Lushun Port

Jun YANG^1,²(), Jian-chao XI¹(), Fan-qiang KONG², Quan-sheng GE¹, Xue-ming LI², Hang GAO²

1. Institute of Geographic Sciences and Natural Resources Research, Chinese Academy of Sciences ,Beijing 100101, China
2. Liaoning Key Laboratory of Physical Geography and Geomatics, Dalian,Liaoning 116029,China

Received:2012-12-05 Revised:2013-05-20 Online:2013-08-20 Published:2013-08-20

摘要/Abstract

摘要：

土地利用图斑综合是实现其多尺度表达的关键技术,主要包括相邻图斑的融合、相离且语义邻近图斑的聚合、狭长图斑的综合以及要素边线的化简等。通过以下4种方法实现图斑综合：① 以要素间语义相似度为先决条件并顾及空间拓扑关系建立邻近度分析模型,通过模型检索要素的最邻近图斑实现数据融合;② 以相离要素缓冲区交集中的节点建立多边形要素填补桥梁区域实现要素聚合;③ 以相邻要素的缓冲区将狭长区域剖分,并融合到周围要素的方法来实现狭长图斑的综合;④ 以Douglas-Peucker算法实现要素边线化简。上述方法对普通图斑及特征图斑均提出了各自适应的综合算法。实验结果表明上述模型及算法能最大限度的保证各地类面积平衡、也能有效控制要素变形、合理压缩数据并保证地图简洁、美观,保证自动化制图综合的简捷高效。

关键词: 语义相似, 制图综合, 边线化简, 土地利用图斑

Abstract:

Generalization of land use patch is the key technology in the multi-scale representation of land-use data. It consists essentially of the combination of adjacent patch, the aggregation of separated semantic similar patches, the decomposition and merging of strip patches and the simplification of boundaries of features, etc. This article has gain it from the following four methods: 1) the proximity analysis model was built based on the semantic similarity of features and the spatial topological relationship. and then the nearest adjacent patch is retrieved through it to complete generalization;2) Polygon elements are established to fill bridge areas using the nodes that contained separated factor buffer intersections;3) The narrow regions will be split by its adjacent features buffer, and then merged with the surrounding features to integrate the regions; 4) The Douglas-Peucker algorithm is used to conduct line simplification. The above methods put respective synthesis algorithm for general and particular patches. And the experiment result from the Beihai sub-district of Lushun Port, Dalian City, shows that the models and algorithms can maximally balance area of various types of land, effectively control elements distortion, reasonably compress data to ensure the appearance of map and easiness of automatic cartography generalization.

Key words: semantic similarity, cartographic generalization, boundary simplification, land use patch

中图分类号:

P283

杨俊, 席建超, 孔凡强, 葛全胜, 李雪铭, 高航. 基于语义优先的土地利用图斑综合的研究——以大连旅顺口区北海街道为例[J]. 地理科学, 2013, 33(8): 949-956.

Jun YANG, Jian-chao XI, Fan-qiang KONG, Quan-sheng GE, Xue-ming LI, Hang GAO. Generalization of Land Use Patch Based on Semantic Priority—A Case of Beihai Sub-district of Lushun Port[J]. SCIENTIA GEOGRAPHICA SINICA, 2013, 33(8): 949-956.

图/表 8

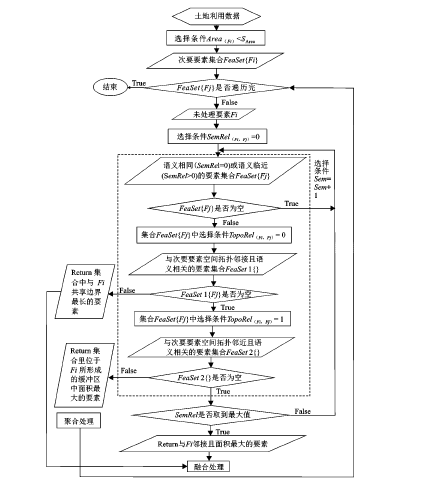

图1

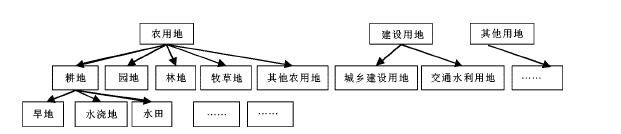

图2

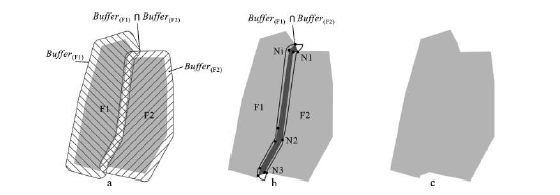

图3

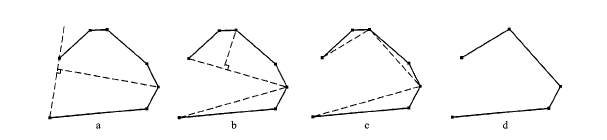

图4

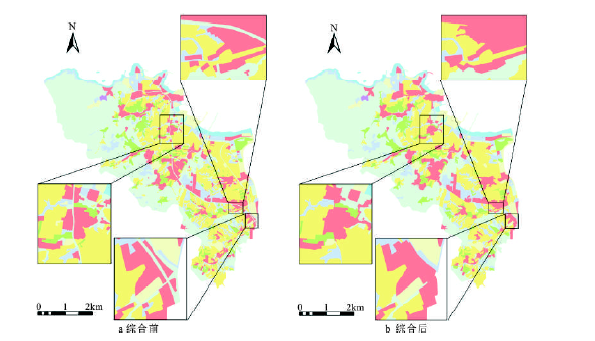

图5

图6

表1

图7

参考文献 24

[1]	石志宽,汤国安. 土地利用现状数据缩编的质量评价方法[J]. 地理研究,2011,30(2): 233~242.
[2]	Zhu Y, Zang D, Zhou S.Analysis on curve fit algorithm about line generalization in map generalization[C]. Chengdu, China: IEEE Computer Society, 2009.
[3]	Li W, Qiu J, Long Y.Application of rough set theory in map generalization[J]. Cehui Xuebao/Acta Geodaetica et Cartographica Sinica,2012, 41(2): 298-301.
[4]	Dilo A, van Oosterom P, Hofman A. Constrained tGAP for generalization between scales: The case of Dutch topographic data[J]. Computers, Environment and Urban Systems,2009, 33(5): 388-402.
[5]	艾廷华,郭仁忠,陈晓东. Delaunay三角网支持下的多边形化简与合并[J]. 中国图象图形学报,2001,6(7): 93~99.
[6]	Zhu Y, Zhou S, Lu T.Rearch on spatial data line generalization algorithm in map generalization[J]. Journal of Software,2011, 6(2): 241-248.
[7]	Li W, Long Y, Lin Z.The research of object selection method based on rough set in map generalization[C]. Nanjing, China: SPIE, 2007.
[8]	Harrie L.Weight-setting and quality assessment in simultaneous graphic generalization[J]. Cartographic Journal, 2003, 40(3): 221-233.
[9]	艾廷华,毋河海. 相邻多边形共享边界的一致化改正[J]. 武汉测绘科技大学学报. 2000,25(5): 426~431.
[10]	刘鹏,翁杰,郭庆胜. 一种改进的图斑合并算法[J]. 武汉大学学报(信息科学版), 2012,37(9): 1116~1119.
[11]	于宗波. 试论影象地图的制图综合和编制工艺[J]. 地理科学,1988,8(1): 87~93.
[12]	黄万里,戴文远,余珊. 基于面积保持的Douglas-Peucker改进算法的多边形化简[J]. 科学技术与工程,2009,9(24): 7325~7328.
[13]	李建林,朱德海,宋晓眉,等. 一种基于面积平衡约束的图斑化简算法[J]. 地理与地理信息科学,2009,25(1): 103~106.
[14]	齐清文,刘岳. GIS环境下面向地理特征的制图概括的理论和方法[J]. 地理学报, 1998,53(4): 17~27.
[15]	艾廷华,杨帆,李精忠. 第二次土地资源调查数据建库中的土地利用图综合缩编[J]. 武汉大学学报(信息科学版), 2010,35(8): 887~891.
[16]	刘耀林,李红梅,杨淳惠. 基于本体的土地利用数据综合研究[J]. 武汉大学学报(信息科学版), 2010,35(8): 883~886.
[17]	艾廷华,刘耀林. 土地利用数据综合中的聚合与融合[J]. 武汉大学学报(信息科学版),2002,27(5): 486~492.
[18]	Qiao Q, Zhang T.Automated map generalization in distributed environments[C]. Sanya, Hainan, China: IEEE Computer Society, 2009.
[19]	Foerster T, Lehto L, Sarjakoski T, et al.Map generalization and schema transformation of geospatial data combined in a Web Service context[J]. Computers, Environment and Urban Systems,2010, 34(1): 79-88.
[20]	Bimonte S, Bertolotto M, Gensel J, et al.Spatial OLAP and map generalization: Model and algebra[J]. International Journal of Data Warehousing and Mining, 2012, 8(1): 24-51.
[21]	齐清文,姜莉莉. 面向地理特征的制图综合指标体系和知识法则的建立与应用研究[J]. 地理科学进展, 2001,20(S1): 1~13.
[22]	刘晓红,李树军,黄文骞. 制图综合中偏角限制道格拉斯算法研究[J]. 测绘与空间地理信息,2006, 29(1): 59~60.
[23]	郭庆胜. 线状要素图形综合的渐进方法研究[J]. 武汉测绘科技大学学报,1998,23(1): 54~58.
[24]	钱海忠,武芳,陈波,等. 采用斜拉式弯曲划分的曲线化简方法[J]. 测绘学报,2007,36(4): 443~449.

地类（二级）	1∶10000 面积(m²）	1∶100000 面积(m²)	变化率
城乡建设用地	3591616.8	3581008.5	0.3%
耕地	7310081.2	7263653.0	0.6%
交通水利用地	344421.8	331129.5	3.9%
林地	10688829.7	10975084.1	-2.7%
牧草地	4378.3	10685.9	-144.1%
其他建设用地	41656.6	41656.6	0.0%
其他农用地	1478613.1	1405879.1	4.9%
水域	857290.4	866583.7	-1.1%
园地	2170817.9	2137894.1	1.5%
自然保留地	3091709.5	2965840.8	4.1%
