基于 Sentinel-2 影像东北秋季典型湖泊大气校正方法适用性评价

  • 李勇 , 1, 2 ,
  • 李思佳 , 2 ,
  • 宋开山 2 ,
  • 徐茂林 1 ,
  • 刘阁 2
展开
  • 1.辽宁科技大学土木工程学院，辽宁 鞍山 114000
  • 2.中国科学院东北地理与农业生态研究所，吉林 长春 130102
李思佳。E-mail:

李勇（1996—），男，河南驻马店人，硕士研究生，主要从事大气校正与水色遥感研究。E-mail:

收稿日期: 2022-09-27

  修回日期: 2023-02-14

  网络出版日期: 2024-01-20

基金资助

国家自然科学基金(U23A2008)

国家自然科学基金(42201414)

国家自然科学基金(42171374)

市院科技创新合作专项(21SH10)

国家民用空间基础设施陆地观测卫星共性应用支撑平台(2017-000052-73-01-001735)

吉林省与中国科学院科技合作高技术产业化专项资金项目(2021SYHZ0002)

版权

版权所有，未经授权，不得转载、摘编本刊文章，不得使用本刊的版式设计。
收起

Evaluation of atmospheric correction processors for Sentinel-2 imagery for typical lakes in Northeast China in autumn

  • Li Yong , 1, 2 ,
  • Li Sijia , 2 ,
  • Song Kaishan 2 ,
  • Xu Maolin 1 ,
  • Liu Ge 2
Expand
  • 1. School of Civil Engineering, University of Science and Technology Liaoning, Anshan 114000, Liaoning, China
  • 2. Northeast Institute of Geography and Agroecology, Chinese Academy of Sciences, Changchun 130102, Jilin, China

Received date: 2022-09-27

  Revised date: 2023-02-14

  Online published: 2024-01-20

Supported by

National Natural Science Foundation of China(U23A2008)

National Natural Science Foundation of China(42201414)

National Natural Science Foundation of China(42171374)

Municipal Academy of Science and Technology Innovation Cooperation Project(21SH10)

Common Application Support Platform for National Civil Space Infrastructure Land Observation Satellites(2017-000052-73-01-001735)

Jilin Province and the Chinese Academy of Sciences Science and Technology Cooperation High-tech Industrialization Special Fund Project(2021SYHZ0002)

Copyright

Copyright reserved © 2024.
Fold

摘要

本文利用6S (Second Simulation of a Satellite Signal in the Solar Spectrum)、Acolite DSF (Dark spectrum fitting)、C2RCC (Case 2 Regional Coast Color)、SeaDas (SeaWiFS Data Analysis System)、Sen2Cor (Sentinel 2 Correction)、Polymer (Polynomial based algorithm applied to MERIS)和iCOR (Image correction for atmospheric effects)7种大气校正算法，结合松花湖、月亮泡、小兴凯湖实测遥感反射率数据对“哨兵-2号”(Sentinel-2)数据进行大气校正研究，验证算法性能。整体校正结果显示，相较于实测遥感反射率，上述7种大气校正算法均在可见光波段(400~800 nm)呈现不同程度的低估。除C2RCC算法外，其余6种算法校正后的遥感反射率与实测光谱曲线变化趋势基本吻合，其中Sen2Cor算法与iCOR算法性能最佳，Polymer算法性能最差；在单波段校正精度对比中，Sen2Cor和iCOR算法几乎所有波段的均方根误差和平均绝对百分比误差都低于其余5种算法。Sen2Cor算法在560 nm、665 nm和705 nm处校正精度优于其余6种算法，iCOR算法在443 nm和740 nm处有良好的表现，在490 nm处6S算法校正精度最高，拥有最低的均方根误差(0.0059 sr-1)和平均绝对百分比误差(21.40%)。结果表明，这7种大气校正算法均可以在一定程度上去除大气影响，增加影像的可用性，Sen2Cor算法和iCOR算法更适用于本文所研究水体或相似水体。

关键词： 大气校正; Sentinel-2卫星; 内陆湖泊水体; 遥感反射率

本文引用格式

李勇 , 李思佳 , 宋开山 , 徐茂林 , 刘阁 . 基于 Sentinel-2 影像东北秋季典型湖泊大气校正方法适用性评价[J]. 地理科学, 2024 , 44(1) : 149 -158 . DOI: 10.13249/j.cnki.sgs.20220807

Abstract

Quantitative inversion of lake water quality parameters is the most widely used field of lake remote sensing, and the atmospheric correction is one of the key steps to determine the inversion accuracy. In this study, seven atmospheric correction processors, e.g., 6S, Acolite DSF, C2RCC, SeaDas, Sen2Cor, Polymer and iCOR, were used to validate the performances of processors with in situ Remote Sensing Reflectance in the Songhua Lake, the Yueliangpao Lake and the Xiaoxingkai Lake, respectively. From the overall comparison results, these seven atmospheric correction processors had low estimation results comparing with in situ reflectance measurement in visible bands (400-800 nm). Of which, the Sen2Cor and iCOR processors has the best performance, and the Polymer processors has the worst performance, considering the accuracy. All processors performed well and showed a similar tendency with in situ reflectance considering MSI bands, excepted for C2RCC. For the validation performance of single bands, the root mean square error and mean absolute percentage error of Sen2Cor and iCOR processors are lower than the other five processors in almost all bands. Sen2Cor processor worked best at 560 nm, 665 nm and 705 nm, and iCOR processor performed is better than other algorithms at 443 nm and 740 nm, 6S processor has the highest calibration accuracy at 490 nm, with the lowest root mean square error (0.0059 sr-1) and average absolute percentage error (21.40%). Further, our study on the validation of seven atmospheric correction processors indicated that they can remove atmospheric influence and increase the availability of imagery, as well as the Sen2Cor and iCOR preformed best and was more appropriate for studied lakes or lakes with similar aquatic environments.

Key words： atmospheric correction; Sentinel-2 satellite; inland lake; remote sensing reflectance

水色卫星传感器接收到的信号的总辐射量中的80%以上来自大气，来自水体的辐射只有3%~15%[1]。大气辐射作用使得卫星遥感信号不能正确表现水体的光学特性，消除大气辐射干扰获得有效的离水辐射信号对准确反演叶绿素a和总悬浮物质量浓度等水质参数具有重要意义。根据光学性质的不同Morel和Prieur[2]将水体分为Ⅰ类水体和Ⅱ类水体：Ⅰ类水体的光学特性主要由浮游植物及其伴生物决定，大洋水体是典型的Ⅰ类水体；Ⅱ类水体的光学特性主要由悬浮物、黄色物质（又称有色可溶性有机物）决定，这类水体主要包括内陆及近岸水体。目前大气校正算法在Ⅰ类水体上的研究已经较为成熟[3]，但是Ⅱ类水体的组分复杂，光学特性多变，目前还没有适用性较高、较为成熟的大气校正算法[4]。
哨兵-2号（Sentinel-2）卫星系统由A、B两颗卫星组成，重访周期为5 d。该卫星搭载了推扫式成像的多光谱成像仪（MultiSpectral Instrument, MSI），且包含一个光瞳直径为150 mm的望远镜，该望远镜的结构利用碳化硅材料制成，可减少光学系统的热变形[5]。Sentinel-2 MSI影像共覆盖13个光谱波段，幅宽达290 km，空间分辨率最高可以达到10 m，具有丰富的空间细节信息，可以观测面积较小的湖泊；同时，它还拥有较高的时间分辨率和信噪比，因此能够更好、更及时的反映水质参数的空间变化规律[6-7]。
目前，国外许多学者对Sentinel-2 MSI影像进行了大气校正算法的研究。如Doxaran等[8]基于Sentinel-2 MSI影像在浊度较高的吉伦特河口水域分析评估了Acolite、iCOR、Polymer、C2RCC这4种大气校正算法对高浊度水体的适用性。Vitor等[9]在亚马逊河漫滩湖泊基于Sentinel-2 MSI数据分析评估了6S、Acolite、Sen2Cor3种大气校正算法的校正精度。在国内，许多学者基于Sentinel-2 MSI影像在水质参数反演、目标识别等方面进行了大量的研究[6,10-13]。在大气校正方面，潘嫄嫄等[14]以森林、水体、城市建筑物3种地物为研究对象，采用大气/地形卫星图像校正算法分析了Sentinel-2A单波段通道大气校正前后反射率变化；苏伟等[15]结合冬小麦、裸土、水泥路和油菜地的实测光谱分析评估了大气校正简化模型、6S算法和Sen2Cor算法对Sentinel-2 MSI影像的校正精度。然而针对Sentinel-2 MSI影像内陆水体大气校正的研究却相对较少[16]。
松花湖、月亮泡、小兴凯湖均为内陆湖泊，距离人类聚集地较近，水质状况易受到人类活动影响。松花湖上游区域大都处于轻度营养化水平，中游部分区域处于中度营养化水平，下游区域大部分处于中营养向轻度富营养化过渡的状态[17]；月亮泡属于人工水库，水体呈碱性或弱碱性，水质呈中富营养状态[18]；小兴凯湖因区域农业生产、旅游业开发等因素导致整体水质较差，水体富营养化现象严重[19]。这3个湖泊从轻营养化到富营养化呈现阶梯变化，具有一定的代表性。因此本文选择松花湖、月亮泡、小兴凯湖作为研究区域，基于Sentinel-2 MSI影像，使用6S、Acolite DSF、C2RCC、SeaDas、Sen2Cor、Polymer和iCOR这7种大气校正方法对内陆水体进行大气校正研究，对比地面同步实测遥感反射率数据，评估这7种大气校正算法的校正精度和适用性，为水质参数反演时大气校正算法的选择提供参考依据。

1 材料与方法

1.1 研究区

松花湖（${126^\circ }{45{\rm{'}}}{\rm{E}}\sim {127^\circ }{38{\rm{'}}}{\rm{E}}$，${43^\circ }{07'}{\rm{N}}\sim {43^\circ }{50'}{\rm{N}}$）位于中国吉林省中部，距离吉林省吉林市主城区15 km，流经桦甸市、蛟河市和吉林市，是中国第三大人工湖泊，属于温热带季风气候。月亮泡（${123^\circ }{42'}{\rm{E}}\sim {124^\circ }{02'}{\rm{E}}$，${45^\circ }{39'}{\rm{N}}\sim {45^\circ }{48'}{\rm{N}}$）位于吉林省西北部大安市与镇赉县之间，洮儿河下游，嫩江西北侧，属于温带季风气候，地处松辽平原中部，是一座调洪、灌溉、养鱼等综合利用的大型平原水库。小兴凯湖（${132^\circ }{20'}{\rm{E}}\sim {132^\circ }{46'}{\rm{E}}$，${45^\circ }{16'}{\rm{N}}\sim {45^\circ }{22'}{\rm{N}}$）位于黑龙江省东南部，距密山市35 km，属于温带季风气候区，是在大兴凯湖退缩过程中形成的一个子湖（图1）。

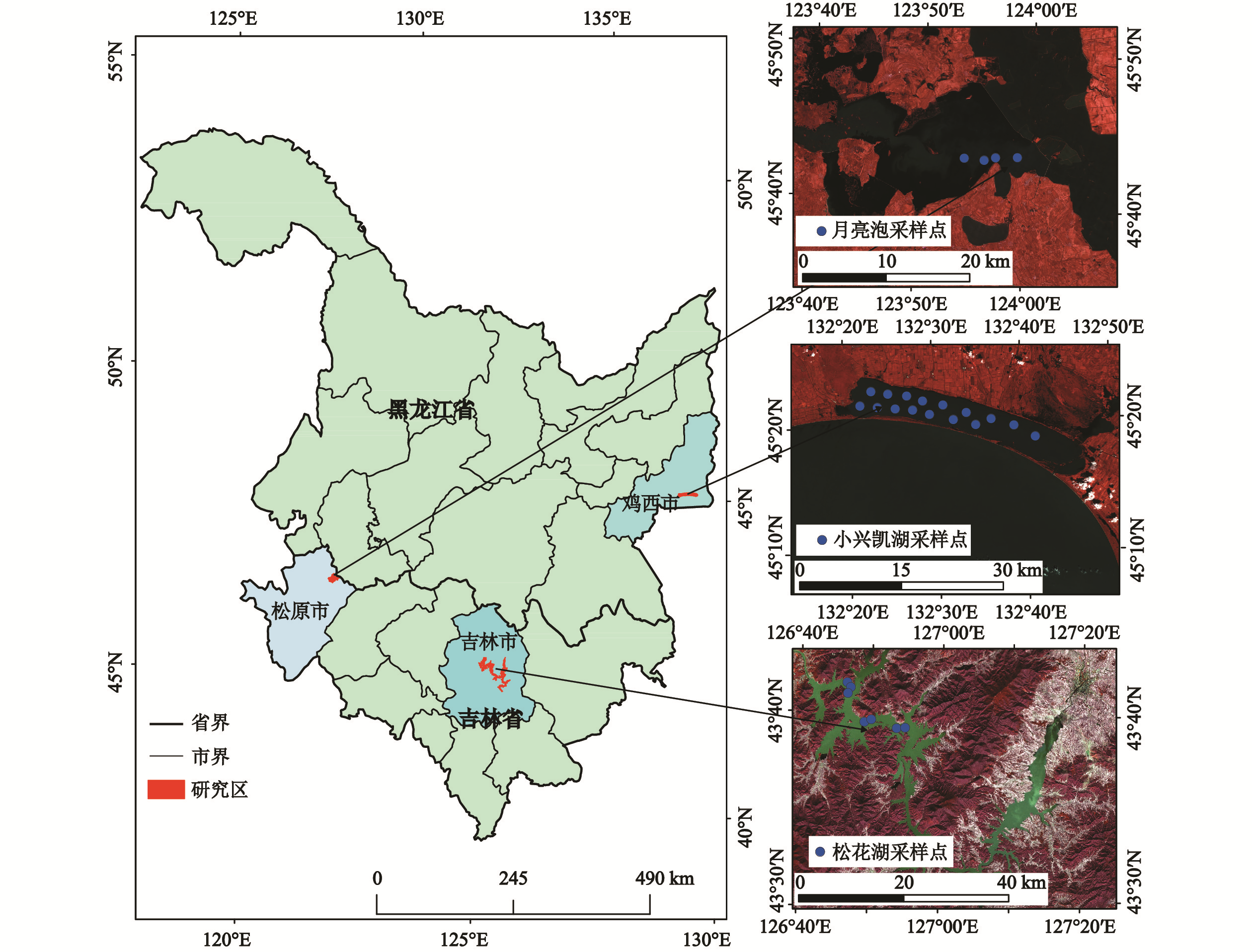

图1 研究区域与实测点位置

Fig. 1 Location of research area and measured site

1.2 哨兵-2 MSI数据

Sentinel-2 MSI影像下载自欧洲航天局哥白尼开放数据访问中心（https://scihub.copernicus.eu）。本文选用2020年10月22日松花湖、2020年10月20日月亮泡和2021年9月6日小兴凯湖3景Sentinel-2 MSI L1C数据（L1C级产品经过辐射和几何校正，投影为UTM/WGS 1984投影），这3景影像覆盖了相应的研究区域，且影像中研究区域及其周围地区上空晴朗无云。Sentinl-2 MSI波段基本信息见表1。
表1 Sentinel-2卫星波段设置

Table 1 Sentinel-2 satellite band setting

波段序号中心波长/nm波宽/nm分辨率/m波段序号中心波长/nm波宽/nm分辨率/m
波段14432060波段884211510
波段24906510波段8A8652020
波段35603510波段99452060
波段46653010波段1013753060
波段57051520波段1116109020
波段67401520波段12219018020
波段77832020

1.3 实测数据

在2020年10月20日的松花湖、2020年10月19日的月亮泡和2021年9月5日的小兴凯湖分别测得相应点位（图1）的实测数据，实测数据与影像日期间隔不超过±2 d。考虑到样点数据采集是在晴朗无云的天气下进行，且在影像日期与采样日期时间间隔内湖泊水质没有发生快速变化，将影像日期延长至采样日期±7 d是比较合理的[9]，因此在本文中不考虑实测遥感反射率数据与Sentinel-2 MSI影像的时间差对反射率对比的影响。实测数据除现场光谱数据外，还包括实验室测得的总悬浮物质量浓度、叶绿素a质量浓度等数据。总悬浮物质量浓度使用重量法进行测定，根据滤膜中沉淀物的重量和过滤用的水量计算总悬浮物质量浓度；叶绿素a质量浓度的测定方法为分光光度法[20]，首先利用0.45 μm的微孔滤膜过滤水样，然后通过90%丙酮萃取和离心后的水样，最后在实验室中通过分光光度法测定叶绿素a质量浓度。在进行实测遥感反射率数据与校正后影像数据匹配时，以采样点为中心，选取周围3×3像元区域内所有有效像元反射率的均值作为该采样点校正后的反射率值，并要求采样点周围有效像元百分比大于60%；同时为了防止噪声等因素的影响，要求3×3像元区域内有效像元均值不能超过有效像元值标准偏差的1.5倍。通过上述筛选，与校正后Sentinel-2卫星影像共匹配得到27个样点数据（松花湖7个，月亮泡4个，小兴凯湖16个）用于本研究。
水体遥感反射率使用TriOS RAMSES高光谱辐射仪（350~950 nm，采样间隔3.3 nm）测得。现场光谱数据测量在晴朗无云、风速低的天气条件下进行，采用水面以上测量法[21]每个采样点至少测量10次取平均值以保证数据的精确。采用遥感反射率$ {R_{rs}}(\lambda ) $来分析评估这7种大气校正算法校正精度，遥感反射率定义如下：
$ R_{rs}(\lambda ) = \dfrac{{\left[ {{L_{\text{w}}}(\lambda ) - {L_{sky}}(\lambda ) \times {\rho _{sky}}} \right]}}{{{E_d}({0^ + },\lambda )}} $
式中，$ \lambda $为波长，$ {L_w}(\lambda ) $为光谱仪测量的水面辐亮度，$ {L_{sky}}(\lambda ) $为天空方向的辐亮度，$ {\rho _{sky}} $是空气-水界面反射系数（取固定值0.256）[22]，$ {E_d}({0^ + },\lambda ) $为水面入射辐照度。

1.4 大气校正算法

本文采用6S、Acolite DSF、C2RCC、SeaDas、Sen2Cor、Polymer和iCOR共7种大气校正方法，其具体原理如下：
6S模型是Vermote等[23]在5S模型的基础上的改进版本，该算法考虑了目标高程、地表面的非朗伯体特性、大气中吸收分子种类的影响。它采用近似算法来估算大气和气溶胶的散射与吸收的影响。6S大气校正的过程是从大气顶层表观反射率到地表反射率$ {R_s}(\lambda ) $的反演，$ {R_s}(\lambda ) $是一个无单位的比值，除以π等于$ {R_{rs}}(\lambda ) $[24]。6S模型需要输入卫星过境时刻的大气参数，经过计算输出的大气校正系数$ {x_a} $，$ {x_b} $和$ {x_c} $用于计算$ {R_s}(\lambda ) $：
$ {R_s}(\lambda ) = \dfrac{{{x_a}(\lambda ){L_t}(\lambda ) - {x_b}(\lambda )}}{{\{1.0 + {x_c}(\lambda )[{x_a}(\lambda ){L_t}(\lambda ) - {x_b}(\lambda )]\}}} $
式中，$ {L_t}(\lambda ) $是卫星传感器接收到的大气层顶辐亮度。文中参数设置为中纬度冬季大气模式，大陆型气溶胶、550 nm气溶胶光学厚度0.23。输出$ {R_s}(\lambda ) $。
Acolite是由比利时皇家自然科学研究所开发的水体大气校正算法[25]，有指数外推和暗像元两种大气校正方法（DSF），本文采用暗像元大气校正方法。暗像元大气校正方法假定水体在近红外或短波红外波段存在反射率为0的暗像元，通过暗像元预测大气路径辐射[26]。对于Sentinel-2 MSI数据其可以根据1610 nm处的反射率掩膜非水像元，为了防止水体像元被掩膜影响反射率对比，文中提高了掩膜阈值。
C2RCC大气校正算法是由Doerffer和Schiller[27]提出的基于神经网络的水体大气校正算法，通过神经网络模拟辐射传输过程，构建校正后水体反射率和大气顶层辐射亮度数据集[28]。在进行大气校正时，它根据大气顶层辐亮度值查找得到相应水体的反射率值。此外，在对Sentinel-2 MSI数据进行校正时，C2RCC算法会根据B8波段处的反射率掩膜陆地、云等非水像元。为了更准确的提取水体信息，可以适当调大阈值。
SeaDas是由NASA GSFC的SeaDas开发组和海洋生物处理组（Ocean Biology Processing Group, OBPG）开发的适用于海陆色度仪（Ocean and Land Colour Instrument, OLCI）等水色卫星的大气校正算法。目前，SeaDas-v7.5.2.1-l2gen 9.3.0也可以处理Sentinel-2 MSI影像，但是Sentinel-2影像的空间分辨率较高，水体像元容易被掩盖。为了防止研究区域水体像元缺失影响实验结果，本文在实验中取消了掩膜设置。
Sen2Cor是欧洲航天局官方提供的Sentinel-2 MSI影像的大气校正方法，该算法的核心是大气辐射传输模型libRadtra。libRadtra运用离散纵标法计算地球大气、太阳以及热辐射传输，包含不同计算模块[29]。Sen2Cor将libRadtra代码生成的大气校正查找表集成在程序中，该查找表存储的反射率的光谱分辨率为0.6 nm，通过滤波函数对光谱进行重采样，得到特定通道的反射率。Sen2Cor利用Python编译的可移植代码提供用户命令行和集成软件2种模式[15]。
Polymer是由Didier Ramon等[30]提出的一种去除太阳耀光污染的大气校正算法。该算法是一种基于大气散射与太阳耀光的多项式拟合模型以及生物光学海水反射率模型的光谱匹配方法[30]。目前，该算法只支持Linux系统和MacOS系统运行，在运行时需要联网在NASA上下载辅助数据。
iCOR是由De Keukelaere等[31]研发的一种基于影像的大气校正算法，目前只能应用于Sentinel-2 MSI与Landsat-8 OLI数据。该算法将原始影像划分为不同的子网格，假定子网格中大气性质均一，通过波段阈值识别陆地像元和水体像元，然后使用浓密植被法（Dense Dark Vegetation, DDV）结合陆地像元估算子场景气溶胶光学厚度（Aerosol Optical Thickness, AOT），并将其外推到水面上。最后，利用中等分辨率大气传输（MODTRAN-5）查找表对辐射传输方程进行求解。
6S算法、Sen2Cor算法和iCOR算法的输出结果均为地表反射率，本研究将其输出结果除以π转化为遥感反射率进行精度对比。

1.5 精度评价

将校正后影像的遥感反射率与实测遥感反射率进行匹配，参考线性拟合关系的决定系数$ {R^2} $、均方根误差RMSE、平均绝对百分比误差MAPE分析评价6S、Acolite DSF、C2RCC、SeaDas、Sen2Cor、Polymer和iCOR这7种大气校正方法精度。
$ {R^2} = \dfrac{{\displaystyle\sum\limits_{i = 1}^n {{{(y_i' - \overline y )}^2}} }}{{\displaystyle\sum\limits_{i = 1}^n {{{({y_i} - \overline y )}^2}} }} $
$ RMSE = \sqrt {\dfrac{{\displaystyle\sum\nolimits_{i = 1}^n {{{({y_i} - y_i')}^2}} }}{n}} $
$ MAPE = \Bigg[\dfrac{1}{n}\displaystyle\sum\limits_{i = 1}^n {\dfrac{{|y_i' - {y_i}|}}{{{y_i}}}} \Bigg] \times 100{{{{{\text{%}}}} }} $
式中，n代表采样点数量，$ {y_i} $代表实测的第i个波段遥感反射率，$ y_i' $代表校正后的第i个波段遥感反射率数据，$ \overline y $代表实测遥感反射率平均值。

2 结果与讨论

2.1 水质参数与反射率特征

选择400~900 nm范围的实测光谱数据计算遥感反射率，如图2所示。27个采样点的光谱曲线波形基本一致，呈现典型的内陆水体的光谱特征，在400~500 nm由于叶绿素和黄色物质的吸收作用，光谱反射率较低，在665 nm附近月亮泡和小兴凯湖出现明显的谷值，这是由于叶绿素a的吸收作用造成的，而松花湖采样点叶绿素a质量浓度较低（0.037~0.800 µg/L），所以在665 nm附近未出现明显的叶绿素a吸收谷；在700 nm附近由于叶绿素荧光作用的影响出现强烈的反射峰值，这一反射峰值随着叶绿素质量浓度的增加向长波方向偏移；810 nm处的反射峰是由悬浮物引起的[32]，松花湖采样点悬浮物质量浓度范围为（10.5~11.5 mg/L）低于月亮泡（28.5~51.2 mg/L）和小兴凯湖（19~35 mg/L），所以在810 nm附近松花湖的反射峰值较低。

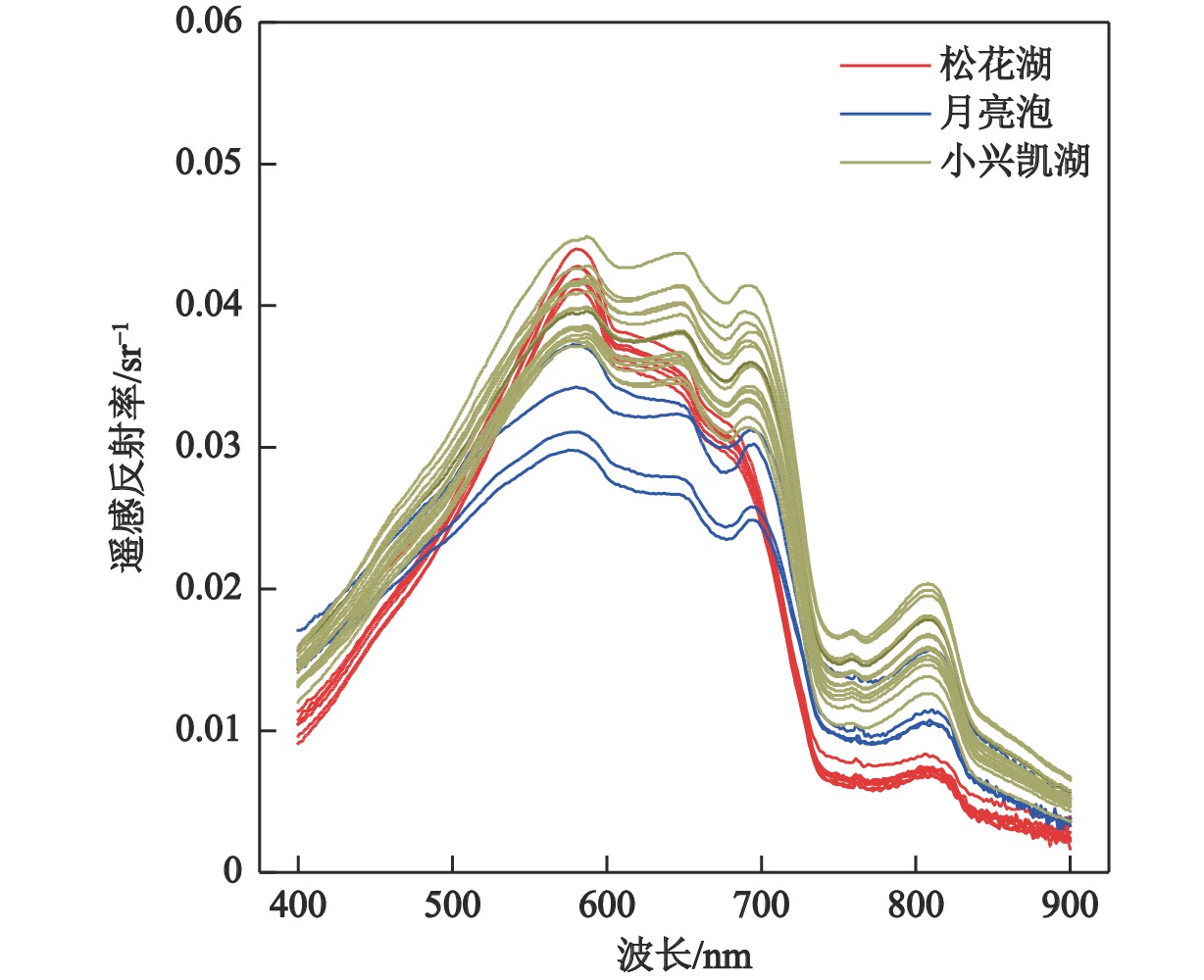

图2 实测遥感反射率

Fig. 2 Measured remote sensing reflectance

2.2 MSI大气校正算法验证

图3为大气校正后的Sentinel-2 MSI影像（以月亮泡为例），影像被重采样至10 m，右上角数字为波长（单位为nm）。6S、Sen2Cor与iCOR算法的遥感反射率输出结果范围一致，约为0~0.075 sr-1；Acolite DSF和SeaDas算法输出结果较小，范围为0~0.040 sr-1；C2RCC的输出在0~0.035 sr-1；Polymer的输出结果范围最小，为0~0.025 sr-1。内陆水体的光谱曲线通常会在665 nm处由于叶绿素a的吸收作用出现谷值，从665 nm到704 nm由于叶绿素的荧光作用反射率逐渐增加出现峰值，这与7种校正算法的输出结果变化趋势一致。

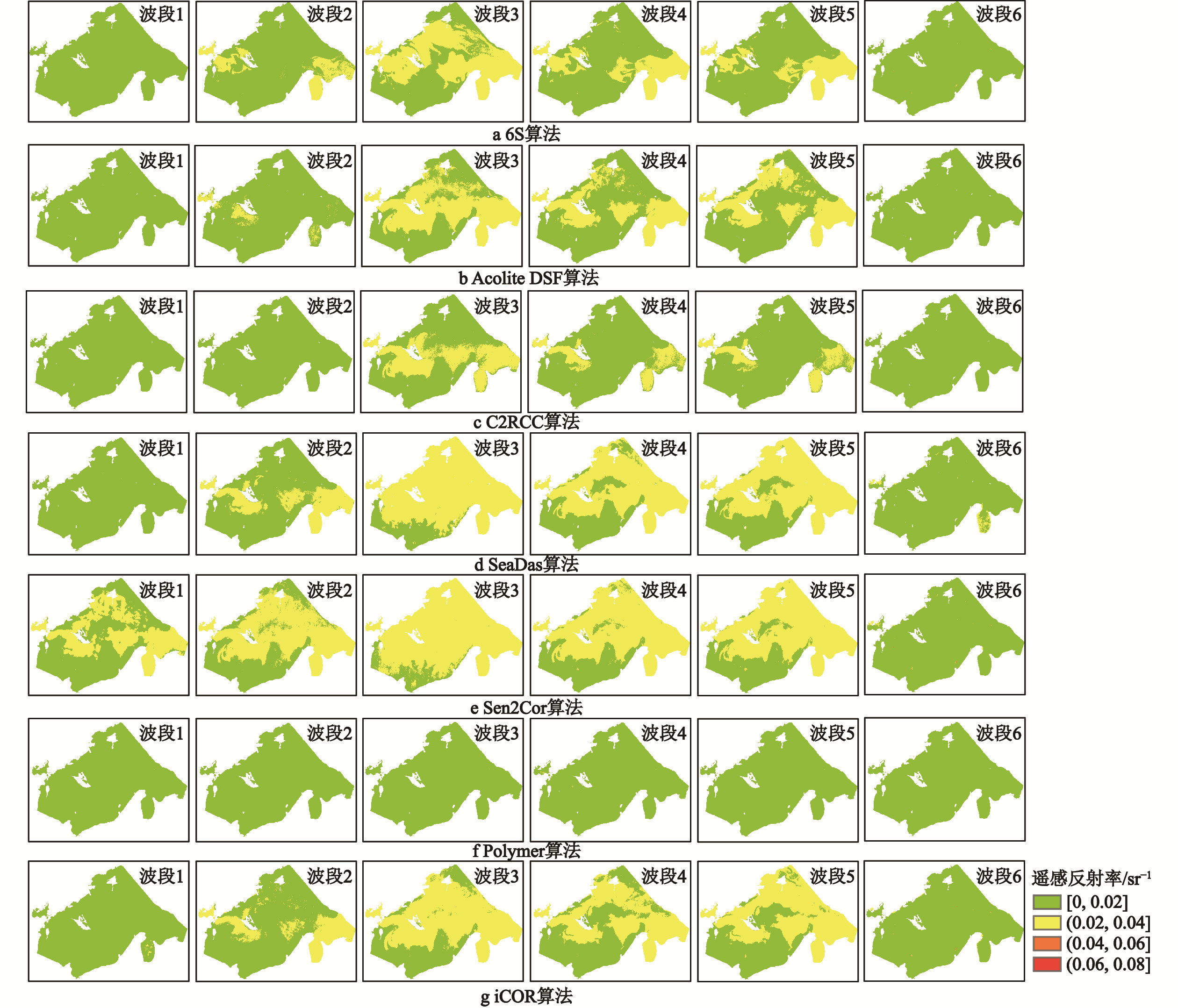

图3 月亮泡Sentinel-2 校正后影像

Fig. 3 Sentinel-2 corrected images in the Yueliangpao Lake

结合实测遥感反射率数据，选择Sentinel-2 MSI在水质反演中常用443~740 nm这6个波段对校正结果进行校正精度对比分析，结果如图4所示：6S、Acolite DSF、C2RCC、SeaDas、Sen2Cor、Polymer和iCOR这7种大气校正算法校正后的结果均存在不同程度的低估，但相较于其余4种算法，6S、Sen2Cor与iCOR算法的输出更接近于实测遥感反射率。图4中Sen2Cor和iCOR算法拥有较高的决定系数（0.92，0.93）和较低的误差（均方根误差分别为0.0064 sr-1、0.0067 sr-1；平均百分比误差分别为22.25%、21.56%），总体校正精度优于其余5种算法。6S和Acolite DSF算法的决定系数高于Sen2Cor算法，达到了0.93，但是均方根误差（0.0076 sr-1、0.0087 sr-1）和平均绝对百分比误差（25.82%、30.92%）均高于Sen2Cor算法（图4a和图4b）。SeaDas算法的校正精度高于C2RCC和Polymer算法，决定系数为0.90，均方根误差和平均绝对百分比误差分别为0.0099 sr-1和32.98%（图4d）；Polymer算法表现最差，决定系数为0.76，均方根误差和平均绝对百分比误差分别为0.0147 sr-1和53.54%（图4f）；其次是C2RCC算法（图4c）。为了更好的比较这7种大气校正算法的校正效果，随机选择某一采样点进行校正后遥感反射率与实测遥感反射率对比，如图4h所示，7种大气校正算法校正后的水体遥感反射率都比实测的遥感反射率低。除C2RCC算法外，其余6种校正算法校正后的光谱曲线与实测光谱曲线波形相似，而C2RCC算法在490~665nm处的反射率变化幅度较大，光谱曲线形状与实测光谱有明显的差异。

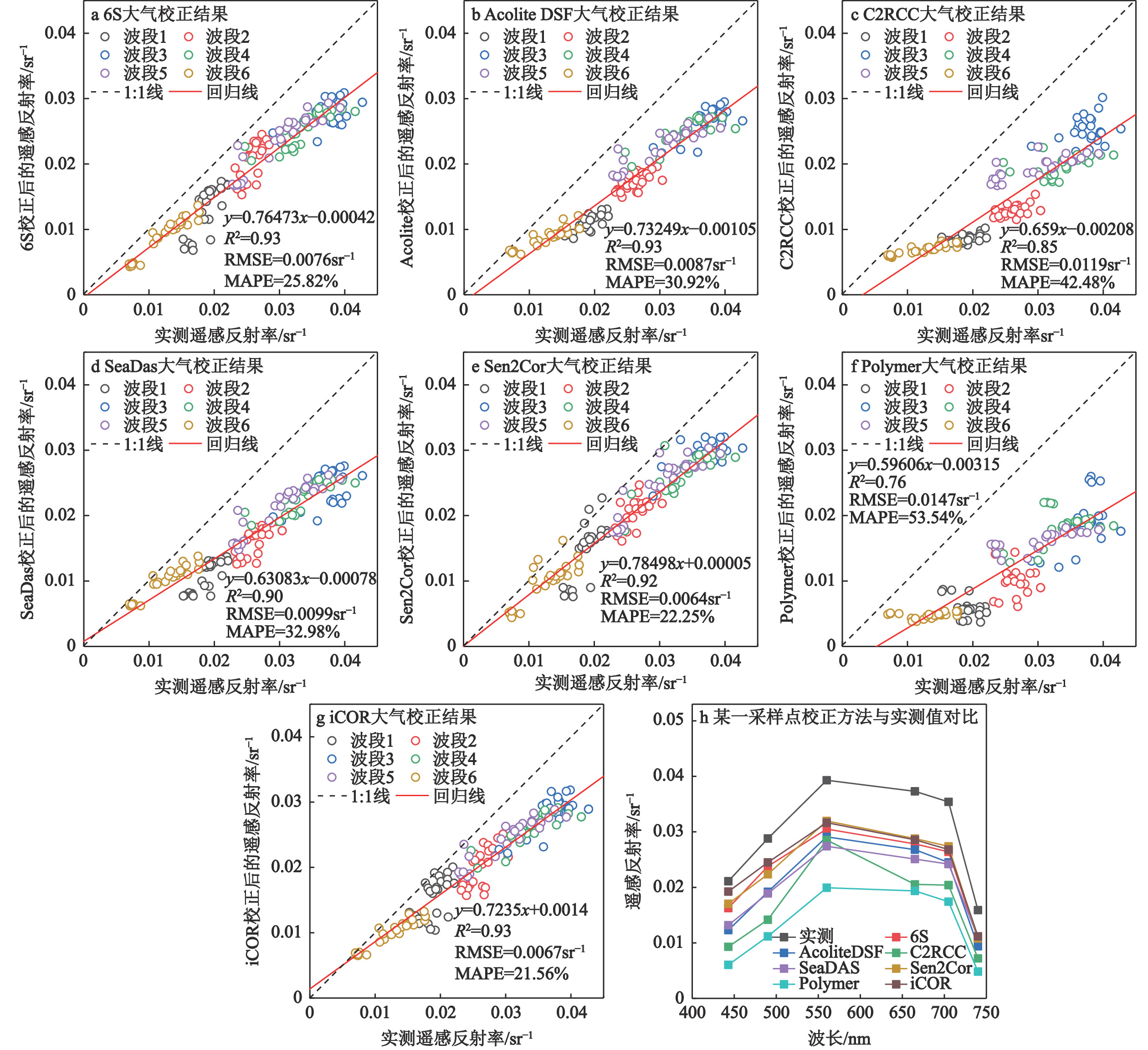

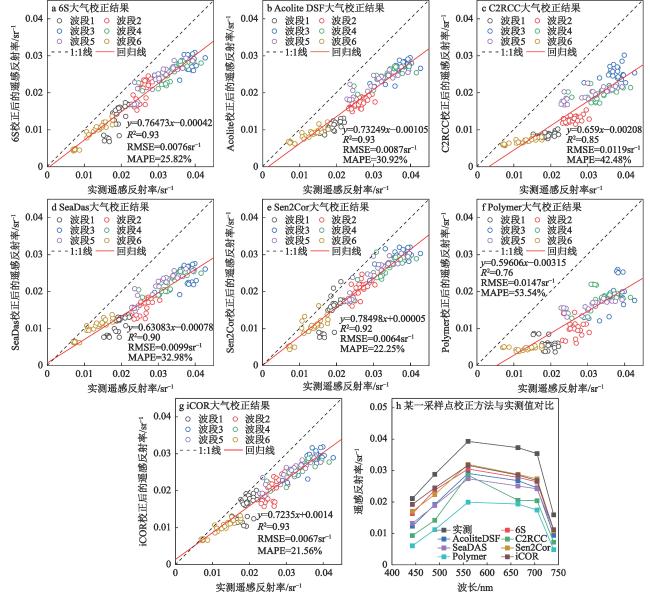

图4 校正后遥感反射率与实测遥感反射率对比

Fig. 4 Comparison of corrected remote sensing reflectance and measured remote sensing reflectance

2.3 MSI大气校正算法波段对比分析

由图5可知Sen2Cor和iCOR算法在所有波段都有良好的表现，产生了较低的均方根误差和平均绝对百分比误差，并且在部分波段拥有相对较高的决定系数。在560 nm、665 nm和705 nm处，Sen2Cor算法的决定系数低于除Polymer和C2RCC算法之外的其余4种算法，但是拥有最低的均方根误差（0.0083 sr-1、0.0078 sr-1、0.0061 sr-1）和平均绝对百分比误差（20.79%、21.64%、18.95%），整体校正精度优于其它6种算法。iCOR算法虽然在443 nm处决定系数较低（0.39），但其均方根误差（0.0044 sr-1）和平均绝对百分比误差（19.54%）低于其余6种算法；在740 nm处，iCOR算法与SeaDas算法的输出精度相似，拥有较高的决定系数和低于其余5种算法的均方根误差和平均绝对百分比误差。6S算法在490 nm处的表现优于其余6种算法，其决定系数、均方根误差和平均百分比误差分别为0.55、0.0059 sr-1和21.40%。Acolite DSF算法在各个波段的校正精度中等，虽然拥有较高的决定系数，但是均方根误差和平均绝对百分比误差也相对较高。Polymer算法在所有波段均拥有最高的误差，并且在大部分波段拥有最低的决定系数，校正精度最差；C2RCC算法的单波段校正精度优于Polymer算法，但是也产生了较高的误差，校正精度较低。

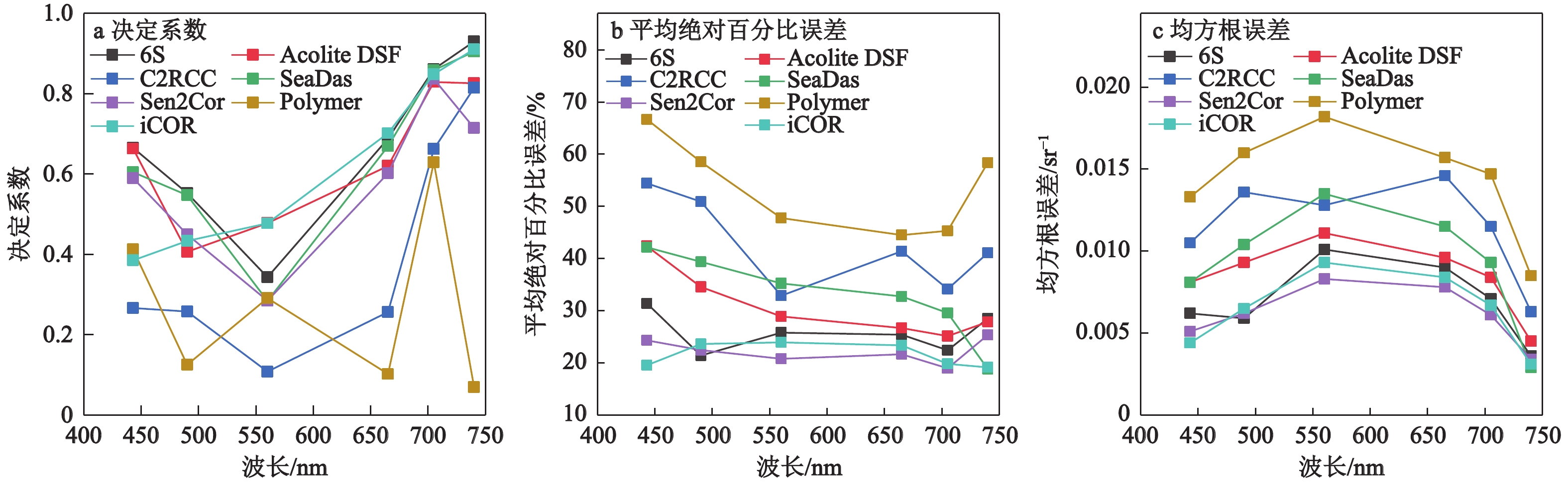

图5 7种大气校正算法443~740 nm校正精度对比

Fig. 5 Comparison of correction accuracy of 7 atmospheric correction algorithms at 443-740 nm

从大气校正算法本身的特点来看，Sen2Cor算法其优点是普适性好、整体校正精度较高，不需要人为输入复杂的参数，操作简单，缺点是需占用计算机的大量内存，计算速度慢[15]；iCOR算法则不需要手动输入大气参量，且可以作为插件集成在SNAP软件中，操作简单，校正精度较高；6S算法在陆地地物大气校正中精度较高，但对于水体的校正精度还有待改进[33]，而且6S算法需要输入气溶胶质量浓度等参数，参数获取较难，参数的精确程度对校正结果有很大的影响；SeaDas算法集成了面向Ⅰ类水体的近红外算法及其改进算法，以及后来面向浑浊近岸和内陆水体的短波红外算法，Acolite DSF与其相似也集成了类似原理的算法，所以参数设置的不同对SeaDas算法和Acolite DSF算法的校正精度有很大的影响[34]；Polymer算法主要是针对Ⅰ类水体进行大气校正，在内陆浑浊水体中反射率通常会被明显的低估这与David Doxaran[8]的研究结果一致；C2RCC是一种神经网络校正算法，它的校正精度与它的样本数量和样本类型有很大的关系，未来随着样本数量与样本类型的增多，它的校正精度也会有所提升[7]。

3 结论

本文基于6S、Acolite DSF、C2RCC、SeaDas、Sen2Cor、Polymer和iCOR共7种大气校正算法对松花湖，月亮泡，小兴凯湖的Sentinel-2 MSI卫星影像进行大气校正处理，结合实测水体光谱对其精度进行分析评价。结果表明：
1）在6S、Acolite DSF、C2RCC、SeaDas、Sen2Cor、Polymer和iCOR这7种大气校正算法中，Sen2Cor和iCOR算法整体校正精度最好，拥有较高的决定系数（0.92, 0.93）、较低的均方根误差（0.0064 sr-1、0.0067 sr-1）和平均百分比误差（22.25%、21.56%），Polymer算法的表现最差。在443~740 nm除C2RCC算法外，其余6种算法校正后的水体遥感反射率的光谱曲线形状与实测光谱有较好的一致性，这7种大气校正算法均可以在一定程度上去除大气影响。其中iCOR和Sen2Cor算法整体校正效果较好，建议在本文研究水体或相似水体中使用这两种算法校正Sentinel-2 MSI影像。
2）在443~740 nm处单波段的校正精度对比中，Sen2Cor和iCOR算法的拥有较高的校正精度，在所有波段它们均拥有较低的均方根误差和平均绝对百分比误差。此外，Sen2Cor算法560 nm、665 nm和705 nm处整体校正精度优于其余6种算法，iCOR算法除在740 nm与SeaDas算法校正精度相似优于其余5种算法外，在443 nm处也产生了较低的误差，整体校正精度优于其余6种算法；6S算法在490 nm处校正精度高于其余6种算法；Acolite DSF整体校正精度中等；Polymer算法校正效果最差在所有波段的平均绝对百分比误差均大于44%；C2RCC算法校正效果也较差，但是优于Polymer算法。
内陆水体的光学性质比较复杂，不同水体的光学性质不同，其大气校正算法的性能可能有所不同。本文中所采用的实测数据与影像日期存在±2 d的时间间隔，采样点的水体组分与采样当天微弱的变化会对反射率的对比产生一定的影响。为了进一步验证基于Sentinel-2影像不同大气校正算法的适用性，应尽量使用与影像日期同步的实测数据。同时为提高大气校正精度，有必要对输入的参数进行敏感性分析，对校正方法加以分析改进，在后续的研究中需对水体根据浑浊程度、气溶胶厚度、季节、不同卫星传感器等条件的不同进行验证分析。
