Scientia Geographica Sinica  2012 , 32 (12): 1488-1495

Orginal Article

基于环境减灾卫星CCD数据与决策树技术的植被分类研究

刘睿12, 冯敏2, 孙九林2, 廖顺宝2, 王卷乐2

1.重庆师范大学地理科学学院 重庆 400047
2. 中国科学院地理科学与资源研究所,资源与环境信息系统国家重点实验室,北京 100101

The Vegetation Classification Based on HJ-CCD Data and Decision Tree

LIU Rui12, FENG Min2, SUN Jiu-lin2, LIAO Shun-bao2, WANG Juan-le2

1. College of Geographical Science, Chongqing Normal University, Chongqing 400047, China
2. State Key Laboratory of Resources and Environmental Information Systems, Institute of Geographical Sciences and Natural Resources Research, Chinese Academy of Sciences, Beijing 100101, China

中图分类号:  TP79

文献标识码:  A

文章编号:  1000-0690(2012)12-1488-08

通讯作者:  通讯作者:王卷乐,副研究员。E-mail:wangjl@igsnrr.ac.cn

收稿日期: 2011-09-19

修回日期:  2012-04-5

网络出版日期:  2012-12-20

版权声明:  2012 《地理科学》编辑部 本文是开放获取期刊文献,在以下情况下可以自由使用:学术研究、学术交流、科研教学等,但不允许用于商业目的.

基金资助:  国家自然科学基金(40801180)、重庆师范大学博士启动基金项目(11XLB034)、国家重点基础研究发展计划项目(2010CB950904)和国家科技基础性工作专项(2011FY110400)资助

作者简介:

作者简介:刘 睿(1983- ),男,重庆人,博士,讲师,主要从事生态资源遥感方面研究。E-mail:liur@lreis.ac.cn

展开

摘要

以内蒙古呼伦贝尔地区为例,基于遥感数据获取区域7种典型植被的NDVI时间序列曲线。在此基础之上,分析曲线趋势及其特征值,研究基于曲线差异的植被分类信息提取方法。同时,以国产环境减灾卫星CCD数据作为主要遥感数据源,提取研究区5月上旬与8月上旬两期NDVI数据及其比值,采用决策树分类方法研究得到区域30 m空间分辨率植被分类结果。经实地验证,一级类型总体分类精度为83.64%,二级类型为70.91%,其中乔木林的分类精度最高,然后是农田与草地,灌丛的分类精度相对最低。结果表明该方法能够快速、准确据提取植被分类信息,为国产环境减灾卫星CCD数据的广泛深入应用提供理论与数据支持。

关键词: 植被分类 ; 环境减灾卫星CCD数据 ; NDVI时间序列曲线 ; 呼伦贝尔

Abstract

Vegetation is critical for researches about global environmental change and regional sustainable development, and remote sensing is an important method for obtaining classification result. However, the Normalized Difference Vegetation Index (NDVI) time series method classification was limited by the coarse spatial resolution, and application of the medium high data such as Landsat TM was limited by the coverage and accessibility of remote sensing data. The Chinese environmental mitigation HJ satellite CCD sensors are capable of large area, all-time monitoring, and have a great advantage in coverage and frequency of repeated observations. A case study of Hulunbuir, Inner Mongolia was carried out in this paper. The NDVI time series curve of 7 vegetation types were extracted from both MODIS and HJ CCD data. Then, the curves and eigenvalue were analyzed. The result showed that between the 7 vegetation types, there was significant differences in the value range of early May NDVI, early August NDVI and the ratio of the two NDVI image. The vegetation classification rules were extracted based on these differences. The HJ-CCD was used as the main data sources in this paper. Three images including two NDVI and one ratio were extracted and the decision tree method was applied. Based on the result, 30 m spatial resolution vegetation classification result was carried out. By field verification, the result shows a 83.64% overall accuracy in the level one classification, and 70.91% in the level two classification. The cartographic accuracy of evergreen coniferous forest can achieve 100%, followed by cropland 82.61%, mixed forest 76.19% and desert steppe 75%. The accuracy of shrub is relatively low to 50%. This result proved a fast, simple and accurate method for vegetation classification, and provided the theory and data support for application of the Chinese HJ satellites.

Keywords: vegetation classification ; HJ-CCD data ; NDVI time series curve ; Hulunbuir

0

PDF (749KB) 元数据 多维度评价 相关文章 收藏文章

本文引用格式 导出 EndNote Ris Bibtex

刘睿, 冯敏, 孙九林, 廖顺宝, 王卷乐. 基于环境减灾卫星CCD数据与决策树技术的植被分类研究[J]. , 2012, 32(12): 1488-1495 https://doi.org/

LIU Rui, FENG Min, SUN Jiu-lin, LIAO Shun-bao, WANG Juan-le. The Vegetation Classification Based on HJ-CCD Data and Decision Tree[J]. Scientia Geographica Sinica, 2012, 32(12): 1488-1495 https://doi.org/

植被信息及其变化对于全球变化、生态环境监测等研究至关重要,遥感技术的出现为提取植被分类信息提供了快速、准确的方法。近年来,随着遥感传感器以及数据处理技术的发展,传统的计算机分类方法如监督分类、非监督分类等方法已经得到了长足改进。学者们提出了不同的植被覆被分类方法,主要分为两类:一是基于遥感传感器红与近红外波段数据计算的归一化植被指数(NDVI)时间序列数据,能够综合反映植被的季相变化等特征[1],其数据源以AVHRR与MODIS等数据为主[2~4]。然而,较粗的空间分辨率(250 m~8 km)存在着较大的混合像元问题,限制了其区域应用的精度。二是基于多传感器的多波段多数据组合分类方法,如MODIS提取的波段与指数组合[5, 6],AVHRR NDVI数据与陆地表面温度(Ts)的组合[7]以及TM传感器的NDVI与归一化水体指数(NDWI)的组合[8]等。这些方法能够获取中高空间分辨率的分类结果,然而影像覆盖范围以及重访周期限制了其数据的可获取性,导致以美国陆地卫星(Landsat)为代表的中高空间分辨率遥感数据大多在小区域范围(community level)内开展应用[9]

中国的环境与灾害监测预报小卫星星座(简称环境减灾卫星,HJ)于2008年9月6日发射升空,其A、B双星搭载的4部宽覆盖CCD(Charge Coupled Device)传感器能够提供2 d重访的高时间分辨率以及30 m的高空间分辨率的遥感监测数据,其数据质量已经得以评定[10],同时具备大范围、全天时、全天候环境与灾害监测等方面的能力,对于提取大范围,中高空间分辨率植被分类信息具有巨大的应用潜力。基于此,本文立足于环境减灾卫星双星4部CCD数据以及MODIS遥感影像,结合已有的土地覆盖遥感制图数据集,通过提取不同植被类型的NDVI时间序列曲线,分析不同曲线的差异,判断植被分类规则,以内蒙古呼伦贝尔地区为例,以期得到快速、准确提取大范围中高空间分辨率植被分类信息的方法。

1 数据与方法

1.1 研究区域概况

研究区呼伦贝尔地区位于中国内蒙古自治区东北部(图1),介于47°05′N~53°20′N,115°31′E~126°04′E之间,总面积约为25.3×104km2,西部为呼伦贝尔高原,中部为大兴安岭山地,东部为低山丘陵地区,植被类型丰富,是研究基于遥感的植被分类的理想区域。

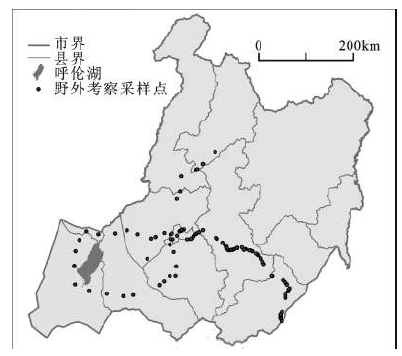

图1   研究区域与野外考察采样点分布

Fig.1   Study area and field points

1.2 数据选择与预处理

1.2.1 遥感数据

遥感数据包括MODIS数据与环境减灾卫星CCD数据,时间范围为3~10月植被生长季。两种遥感数据源基本特征对比如表1所示。

表1   MODIS与环境减灾卫星CCD传感器主要性能对比

Table 1   Main characters of MODIS and HJ CCD

遥感传感器空间分辨率(m)时间分辨率(d)波段数
MODIS250/500/10001/436
HJ/CCD3024

新窗口打开

MODIS数据选择8 d合成的地表反射率产品MYD09Q1,其空间分辨率为250 m,通过波段提取与波段计算得到8 d合成250 m空间分辨率NDVI产品,时间范围为2009年057(2月26日)~297 d(10月24日),共31期数据。

环境减灾卫星CCD数据时间范围为2009年66(3月7日)~301d(10月28日),影像几何精校正选择2005年USGS的全球陆地测量数据(The Global Land Survey)作为几何精校正参考数据[11],采用二次多项式拟合法,RMS误差不超过2个像元(60 m)。辐射定标参数来自中国资源卫星应用中心。采用基于辐射传输理论的6S模型对环境减灾卫星CCD数据进行大气校正,输入参数包括MODIS的水汽含量与气溶胶光学厚度大气产品[12],以及美国宇航局(NASA)的Ozone Monitoring Instrument (OMI)臭氧产品[13],经重采样后逐像元计算大气校正后反射率,进而计算得到NDVI产品。同时,考虑到环境减灾卫星4部CCD传感器间波段差异,对环境减灾卫星4部CCD获取的NDVI以1A星 CCD1传感器为基准进行校正[14]

以上数据空间范围均为呼伦贝尔地区,转换至Albers等积投影。影像处理过程中除CCD数据几何校正外,波段提取、辐射定标、大气校正与NDVI计算均在中国科学院“科研信息化环境(e-Science)及其在地学中的应用示范”平台支持下通过模型与云计算自动完成[15]

1.2.2 土地覆被数据

土地覆盖遥感制图数据集来源于“地球系统科学数据共享平台”,比例尺为1:25万,如图2所示。该数据将土地覆被分为6大类25小类,综合应用人机交互判读分析、遥感自动分类、调查、相关资料综合分析等方法[16]。经验证,该数据集在内蒙古东部地区的总体精度达到84.21%[17]

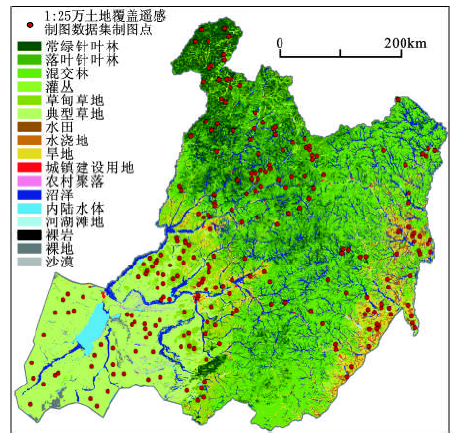

图2   研究区1:25万土地覆被数据集(2005年)与植被制图点分布

Fig.2   The 1:250 000 land cover dataset and the mapping points of vegetation in study area

1.2.3 野外考察

2009年7月31日至8月11日,在呼伦贝尔地区开展了为期12 d的野外科学考察,考察范围包括10个市/旗,在研究区域内共获取有效野外考察采样点110个。采样过程中每个样点记录的信息包括:定位点的经纬度、海拔高度、样点的植被类型、两张代表性样点照片(1张远景、1张近景)以及照片编号。

1.3 研究方法

方法流程如图3所示。

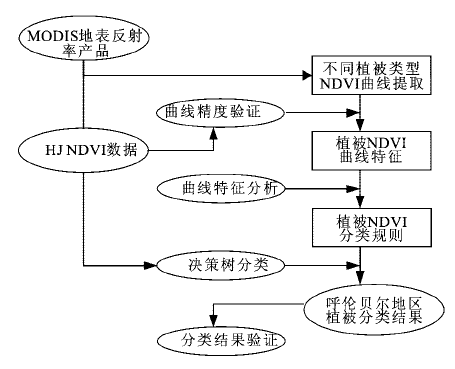

图3   研究方法流程

Fig.3   Methodology flow

1.3.1 植被分类体系

参考全国1:25万土地覆被遥感制图数据集分类系统与中国植被图集(1:100万)[18]属性表,结合研究区实际植被情况,将研究区植被分为3个一级类型,7个二级类型,如表2所示。

表2   研究区植被分类系统

Table 2   Vegetation classification system in study area

一级类型二级类型含 义
森林常绿针叶林郁闭度>30%,高度>2 m的常绿针叶天然林和人工林
落叶针叶林与混交林郁闭度>30%,高度>2 m的落叶针叶林、阔叶天然林和人工林
灌丛郁密度>40%,高度>2 m的灌丛和矮林
草地草甸草地覆盖度>30%,以草本植物为主的各类草地
典型草地覆盖度在10%~30%,以旱生草本为主的草地
荒漠草地覆盖度在5%~10%,以强旱生植物为主的草地
农田种植农作物的耕地

新窗口打开

1.3.2 NDVI时间序列曲线提取

针对不同植被类型的时序特征曲线,以1:25万土地覆盖遥感制图数据集为基准底图,人工选取典型植被制图点(其分布如图2中红色点所示),以提取不同植被类型的时序特征曲线,进而分析其曲线异同。考虑到土地覆盖数据集制作时间(2005年)与研究分类时间(2009年)存在差异,选点的原则是选择植被类型较“单一”,面积尽可能大的中心点,且包含全部植被类型。

MODIS与CCD传感器间存在波段差异,必须考虑该差异对NDVI的影响。同时,1:25万土地覆盖遥感制图数据集中呼伦贝尔地区草地分类结果中无荒漠草地分布,与野外考察工作中得到的野外考察样点存在差异。基于此,通过计算得到的2009年3月3日~10月28日共17期环境减灾卫星CCD传感器的NDVI结果,在野外考察样点针对3种草地类型(草甸草地、典型草地与荒漠草地)分别获取环境减灾卫星NDVI曲线与MODIS NDVI曲线,通过比较以验证6种植被类型NDVI曲线应用的可靠性。

2 结果与分析

2.1 NDVI曲线分析

按照制图点选取原则,研究选取234个制图点,其分布如图1所示。包括常绿针叶林点26个,落叶针叶林与混交林点36个,灌丛点41个,农田点46个,草甸草地点37个,典型草地点48个。基于MODIS数据得到的6种采样点NDVI曲线如图4所示。值得一提的是,研究着重于在NDVI曲线中判断植被分类特征,为避免精度损失与误差增加,未对所有NDVI曲线进行拟合与平滑。同时,环境减灾卫星NDVI曲线与MODIS NDVI曲线对比结果如图5所示。

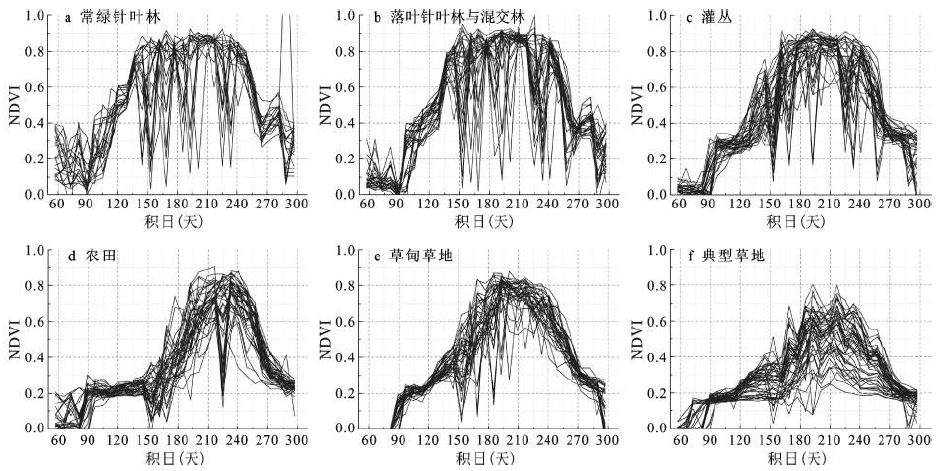

图4   基于MODIS数据的6种采样点NDVI曲线

Fig.4   NDVI time series curve of 6 vegetations sample points based on MODIS data

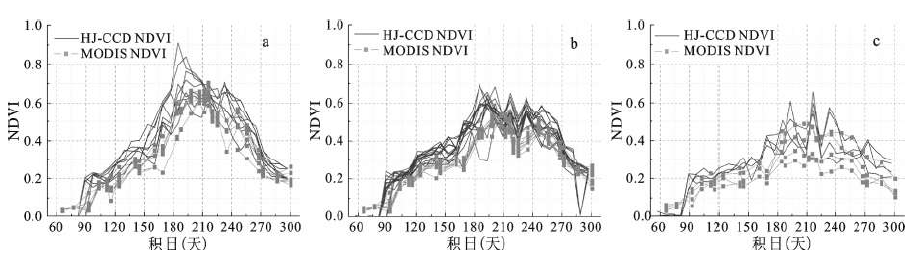

图5   草地样点的环境减灾卫星CCD和MODIS NDVI曲线结果对比a 草甸草地; b 典型草地; c 荒漠草地

Fig.5   NDVI time series curve of grassland sample points extracted from HJ CCD and MODIS

可以看出,相同草地样点获取的NDVI曲线趋势一致,传感器间差值均值约为0.04,表明传感器以及时空分辨率等造成的差异仍然存在,然而对曲线整体影响有限,得到的7种植被NDVI曲线精度足以反映植物生态季节变化趋势,满足研究需求。同时,考虑到农田与3种草地类型的NDVI曲线均从0.2附近开始升高(3月初影像中为冰雪覆盖),因此研究将土壤背景的NDVI值确定为0.15。

2.1.1 森林

图4 a、b中可以看出林地的NDVI在全年保持在0.3以上。在3月上旬出现NDVI增长的趋势,于5月下旬达到NDVI高值,保持平缓,至9月中旬开始出现NDVI下降的过程。在2种林地类型中间,常绿针叶林的NDVI增长速率更快,表现为5月上旬NDVI值大于0.5,而此时落叶针叶林与混交林的NDVI峰值仍位于0.35~0.5的区间内。

图4 c中可知,灌丛的NDVI在4月下旬出现一个显著的增长过程,至6月中旬达到其NDVI高值,保持平稳。在8月下旬到9月下旬间出现显著的NDVI减小过程,此后NDVI减小趋势变缓,至10月中旬其NDVI仍然超过0.3。

2.1.2 农田

农田、灌丛以及草甸草地存在非常近似的NDVI曲线。然而农田的NDVI曲线直到6月上旬才出现增长的趋势,且增速较快,至8月上旬达到峰值。从8月下旬开始表现出明显的NDVI陡降趋势。

2.1.3 草地

图5可以看出,3种草地类型4月下旬出现NDVI增长趋势,持续至7月中旬达到高值,此后表现平缓。从8月上旬开始缓慢下降,至10月下旬其NDVI值基本为土壤背景NDVI值。然而其峰值的大小存在着明显的差异,分别为:大于0.55,0.4~0.55,小于0.4。

2.2 NDVI分类规则提取

与其他植被类型相比,林地的NDVI增长时间早,峰值持续时间长,在5月上旬NDVI大于0.35。常绿针叶林在5月上旬的NDVI值即超过0.5。

灌丛的NDVI峰值与乔木林、农田的NDVI峰值近似,均接近0.9,然而在5月上旬其NDVI值已经超过0.25,而此时农田NDVI仍然未开始增长,其NDVI值不超过0.25。

考虑到作物类别以及耕种等多方面的原因,农田的NDVI峰值处于0.7~0.9这样一个较大的区间,与其他的植被类型都有重复。然而不难看出,农田的NDVI曲线增长时间晚,增长速度快。其8月上旬NDVI峰值与5月上旬NDVI峰值的比值为几种植被中最大的。

2.3 分类结果

基于以上分析结果,采用1 a内5月上旬与8月上旬的两期环境减灾卫星CCD数据的NDVI开展植被覆被分类研究。7种植被类型在两期产品上取值区间如表3所示。根据表3的结论,采用决策树分类方法与环境减灾卫星CCD数据提取呼伦贝尔地区植被分类信息,决策树如图6所示。

表3   不同植被类型在影像上NDVI取值区间

Table 3   The NDVI value range of different vegetation type

常绿针叶林落叶针叶林与混交林灌丛农田草甸草地典型草地荒漠草地
5月上旬0.50~0.700.35~0.500.26~0.380.19~0.250.25~0.300.20~0.300.15~0.22
8月上旬0.85~0.90.84~0.910.78~0.880.65~0.900.55~0.750.40~0.550.30~0.42
8月上旬/5月上旬1.3~1.71.6~2.42.1~3.22.7~4.71.8~3.01.3~2.81.4~2.8

新窗口打开

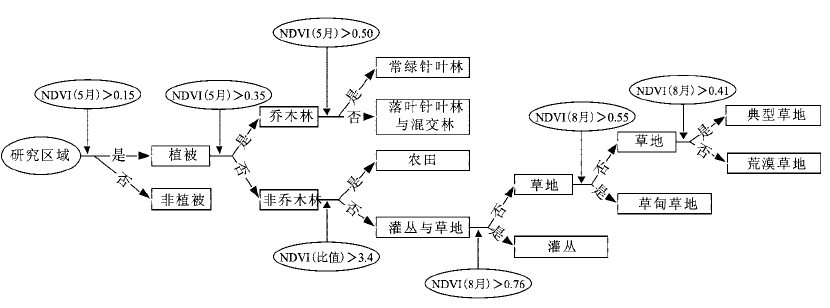

图6   植被分类决策树

Fig.6   Decision tree of vegetation classification

根据分类决策树系统得到呼伦贝尔地区30 m空间分辨率的植被分类结果,如图7所示。需要指出的是,基于大研究范围、中高空间分辨率遥感数据的处理过程中,不可避免地存在时相不完全匹配以及影像拼接等问题,在结果中体现为分类结果中存在一定的影像拼接的痕迹,对分类结果同样造成影响。

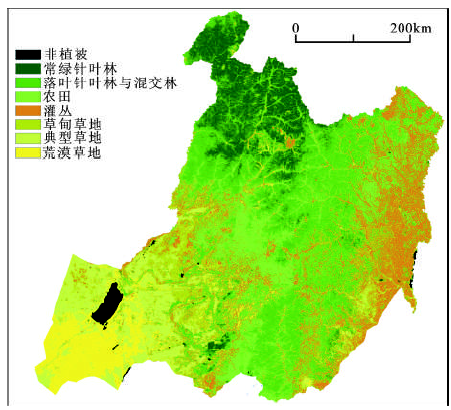

图7   植被分类结果

Fig.7   Vegetation classification result

2.4 结果验证

草原分布在西部牧业四旗,从东向西从北到南草原的质量逐次下降,荒漠草地大量分布于呼伦贝尔西南部新巴尔虎右旗,与2004年金良[19]的研究结论吻合。大兴安岭贯穿整个呼伦贝尔地区,是主要的林地分布,其北部两市为樟子松(Pinus sylvestris var. mongolica)等主要常绿针叶林树种分布地区,向南则分布以兴安落叶松(Lanix gmelinii)为代表的落叶针叶林与混交林。西侧山地区域为灌丛的主要分布地区,农田分布较少,与野外考察情况以及1:25万土地覆盖遥感制图数据集相符,与2010年宫攀[20]的研究结论中该区域主要植被类型为农田存在一定出入。呼伦贝尔地区东南侧大兴安岭山地与松嫩平原的交汇地区为主要农田所在地,草原极少,与该区域的降水分布趋势一致[21]

基于野外考察采样点,建立误差矩阵对分类结果的精度进行验证。表4为一级类型分类结果,表5为二级类型分类结果。

表4   一级类型分类结果混淆矩阵与精度

Table 4   Confusion matrix and precision of level 1 classification result

森林草地农田非植被总和制图精度(%)
森林241302885.71%
草地447505683.93%
农田131902382.61%
非植被0102366.67%
用户精度(%)82.76%90.38%70.37%100.00%
总和2952272110
总分类精度:83.64%Kappa系数:0.73

注:表中数字为验证点个数。

新窗口打开

表5   二级类型分类结果

Table 5   Level 2 classification result

常绿针叶林落叶针叶林
与混交林
灌丛农田草甸草地典型草地荒漠草地非植被总精度kappa系数
制图精度(%)10076.195082.616167756770.91%0.64

注:表中数字为验证点个数。

新窗口打开

森林的分类精度最高,制图精度为85.71%,其中常绿针叶林的制图精度达到100%。落叶针叶林与混交林的制图精度达到76.19%,误分点主要体现为与灌丛、农田的误判。

农田制图精度为82.61%。可见农田的NDVI时序曲线特征明显,利用两个时相的NDVI比值能够有效提取农田的分布信息,分类结果可靠。同时,考虑到农田斑块的破碎性,基于中高空间分辨率数据能够有效降低混合像元的影响,对于获得高精度的农田信息分布十分必要。

草地的整体分类精度为83.93%,然而草地类型的内部误分现象明显,其中野外采样点与遥感分类对于草地类型判断的不一致是重要原因。如某典型草地被牛羊大量啃食,遥感分类结果表现为荒漠草地。

二级类型中灌丛的分类结果最低,野外采样点的制图精度仅为50%,4个点中有2个被误分为农田。样点数量的限制导致难以开展进一步判断。然而,在1:25万土地覆盖遥感制图数据集中选择的41个灌丛样点制图精度为60.98%,同样为最低。结果表明灌丛的类型丰富,不同类型的灌丛NDVI曲线差异明显,其精确分类方法有待更进一步研究。

3 结论与讨论

1) 环境减灾卫星的CCD数据具备高时空分辨率以及覆盖范围大的特点,在大区域应用中具备获取高精度、高空间分辨率的植被分类信息的能力,能够快速、准确提取植被分类信息;

2) CCD数据生产的NDVI时间序列数据与MODIS数据生产的时间序列数据曲线趋势一致,在草地类型的差异约为0.04,表明传感器以及时空分辨率等造成的差异仍然存在,然而其精度足以反映植物生态季节变化趋势;

3) 基于植被NDVI时序曲线异同分析的植被分类信息提取,能够有效降低分类的不确定性,同时具有良好的适用性。在研究中基于2期NDVI数据及其比值即可得到分类结果,一级类型分类精度超过80%,二级类型分类精度超过70%。考虑到研究区域的面积约为25×104km2,范围辽阔,处理的数据量极大,可以预计在小区域尺度内,基于同样的方法,增加曲线关键点的信息,能够得到更加准确的结果;

4) 环境减灾卫星CCD数据缺乏有效的大气校正手段,然而其高空间分辨率能够有效降低混合像元的影响,同时2 d的高时间分辨率,对于诸如多云地区或南方地形、植被复杂区域数据可获取性更强,然而其应用精度与适用范围有待深入研究。

致谢:感谢地球系统科学数据共享平台为研究提供数据。特别感谢呼伦贝尔草原生态系统国家野外科学观测研究站陈宝瑞博士以及地球系统科学信息共享中心团队在野外考察过程中提供的帮助。审稿老师在审稿过程中提出了宝贵的修改意见,在此一并感谢。

The authors have declared that no competing interests exist.
